Oktan-One "Part One"
(oder was hat uns AMD da fast geschenkt)
Vorwort:
Es ist nun schon ein paar Tage her als ich die
ersten Gerüchte im Internet gelesen habe, das es einen
Prozessor von AMD gebe, welcher sich sehr gut übertakten lassen
würde. In einigen Computerforen berichteten dann auch
verschiedene User, das sie gute Overclockingergebnisse erreicht
hätten. Einige mit guten Luftkühlern, andere mit Wasserkühlung
erreichten noch spektakulärere Ergebnisse. Welche aber meistens
mit einer doch sehr hohen Vcore Spannung erreicht wurden. Wobei
man aber sagen muss alles was über 1,85 Volt geht hält wohl
nicht sehr lange durch. Also habe ich mich dann Anfang November
entschieden mir einen Barton 2500+ mit dem AQZFA Stepping zu
kaufen. Diesen habe ich dann auch bei Funcomputer
für 119,99 Euro bekommen. Weil für mich kein CPU-Kühler in
Frage kam welcher an die Sockelnasen befestigt wurde, habe ich
mich für den Thermalright SLK947U entschieden. Dazu aber
später mehr! Als Mainboard fand ich mich mit dem Abit NF-7
bestätigt, welches sehr gute Overclockingergebnisse aufzuweisen
hat. Ich habe das Board genommen ohne -S, weil es wohl etwas
unkomplizierter ist.
Bilder von den verwendeten Komponenten:
Um die Bilder größer zu sehen, einfach auf die
Bilder klicken!

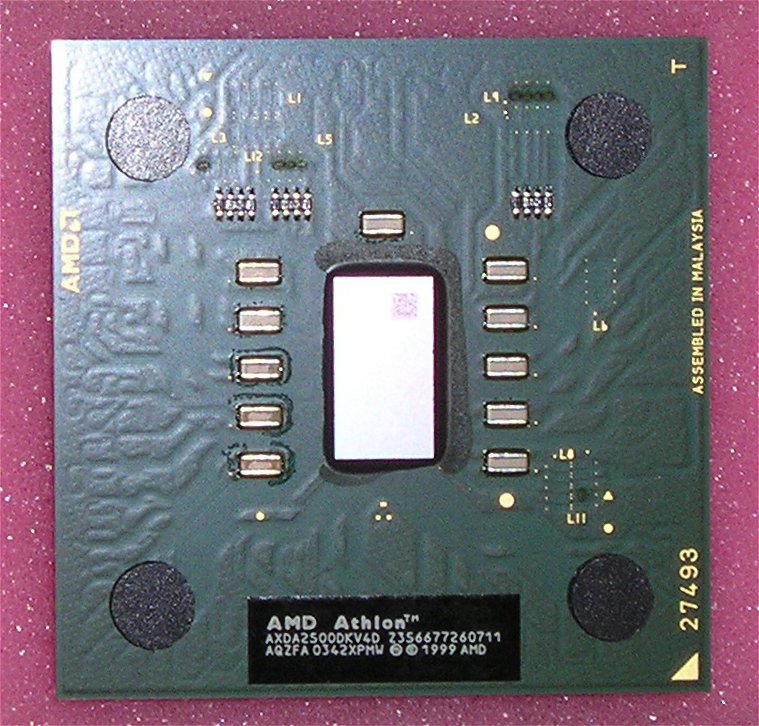

CPU: |
|
Kühler: |
|

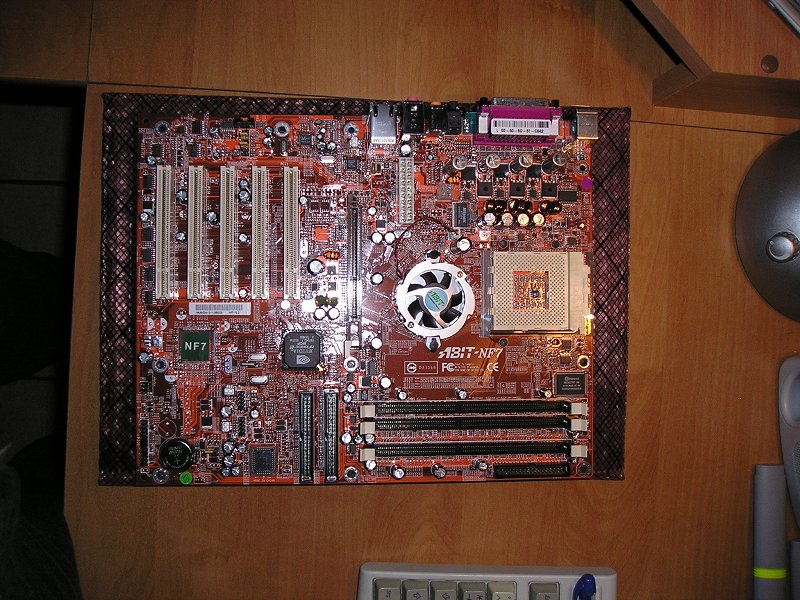

Mainboard: |
|

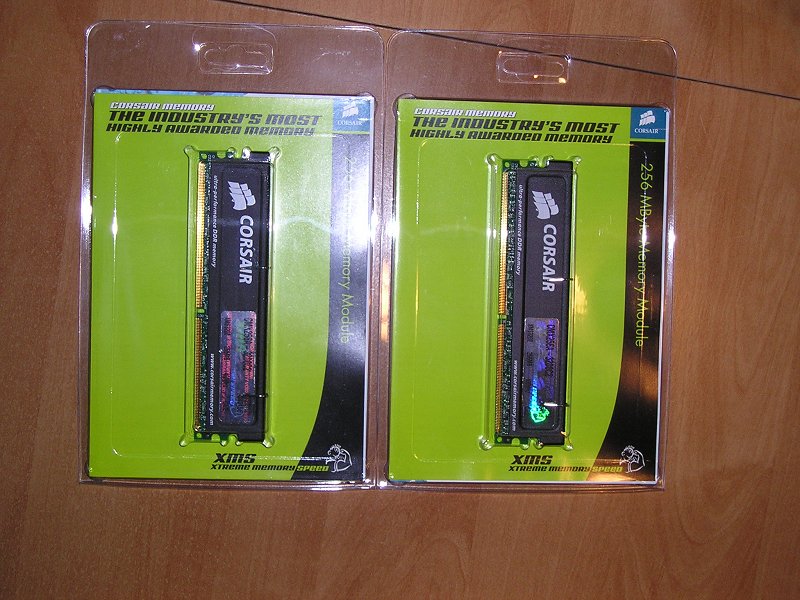

Speicher: |
|
Zusammenbau der einzelnen Komponenten:
Was gibt es zum Zusammenbau zu sagen! Also das
was hier etwas aus der Reihe gefallen ist, ist die Verwendung
des Thermalright SLK947U CPU Kühlers. Dazu ist zu sagen das der
Kühler ein sehr hohes Eigengewicht besitzt, so ca. 660g,
welches dadurch das der Kühler durch das Mainboard hindurch
verschraubt wird eigentlich kein Problem mehr darstellt. Nur die
richtige Montage der Kühlers ist sehr wichtig! Dazu gleich
mehr. Anhand einer kleinen Zusammenbauanleitung möchte ich das
hier mal verdeutlichen was zu beachten ist!

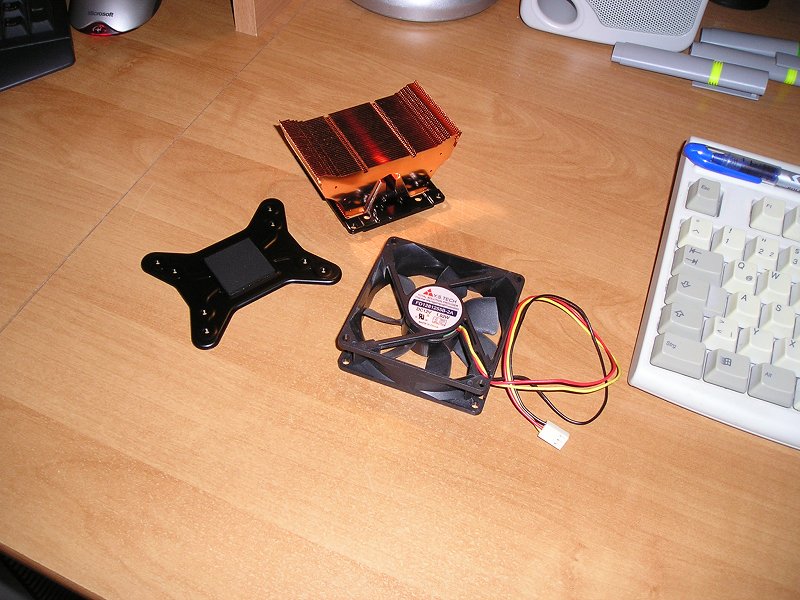

Zunächst möchte ich hier noch mal zeigen
wie groß der Thermalright SLK947U ist damit man sich die
Dimensionen mal vor Augen hält!
|
|

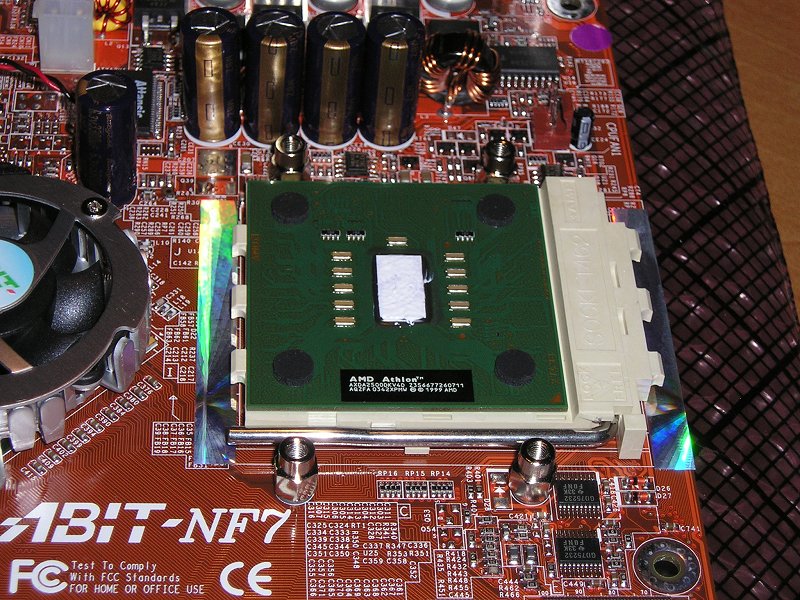

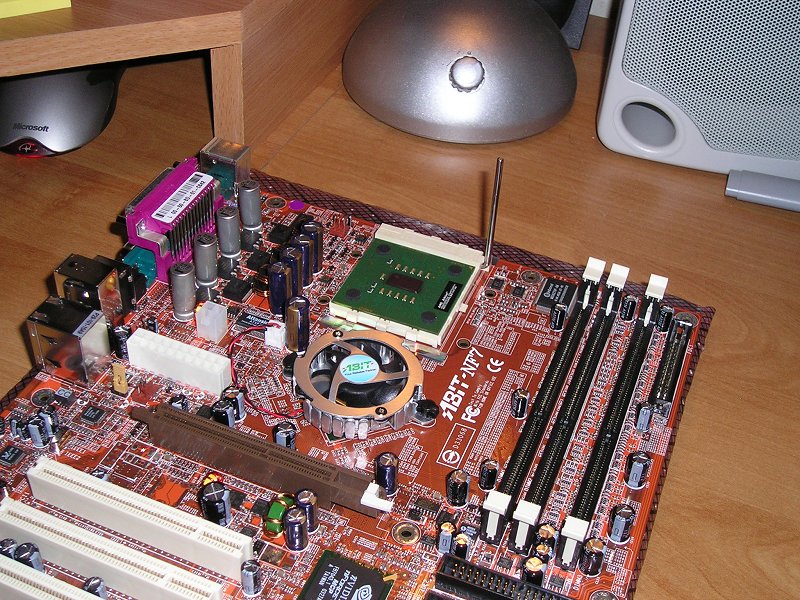

1.Der erste Schritt unterscheidet sich nicht
von der herkömmlichen Methode bei der Installation eines
CPU's. Also Hebel hoch CPU einsetzen und wieder den Hebel
schließen. :-)
|
|

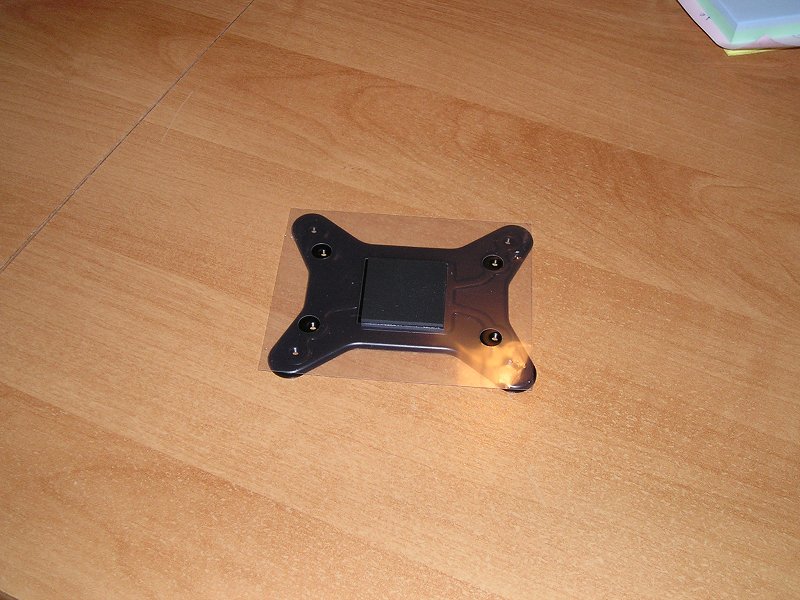

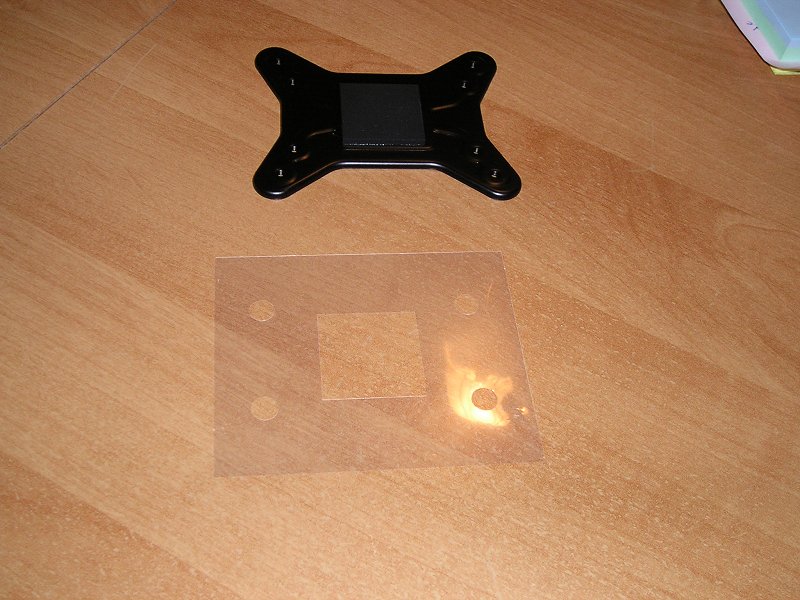

2. Kommen wir nun zu zwei wesentlichen Teile
des SLK947U da währen die X-förmige Gegenhalteplatte und
ein transparente Kunststofffolie. Diese wird auf die
Gegenhalteplatte draufgelegt, wobei bei dem X-förmige
Teil die Seite mit dem Moosgummi nach oben zeigen muss!
Auf gar keinen Fall darf man diese Kunststofffolie
weglassen da es sonst zu Kurzschlüssen am Mainboard
kommen kann. Also wenn Ihr das Teil schon weggeschmissen
habt sucht es bitte, es muss sein! ;-) |
|

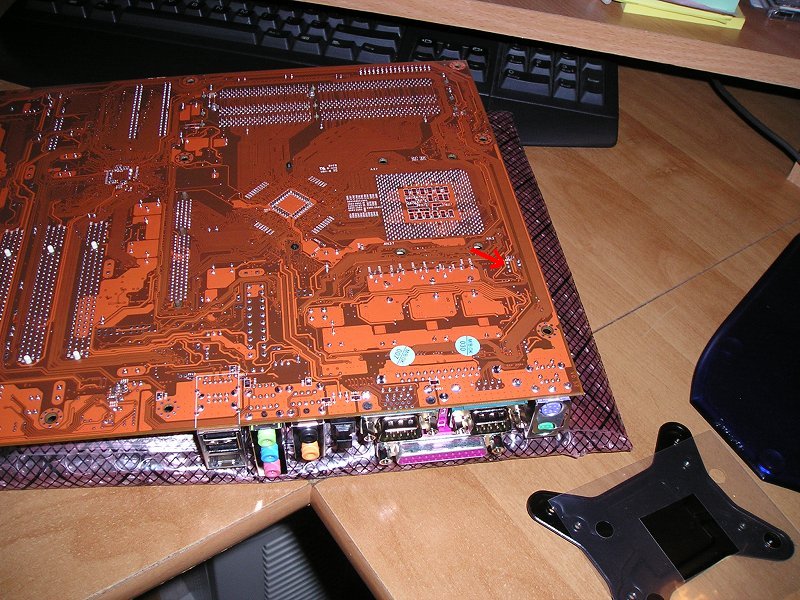

3. Was mir bei dem Abit NF-7 aufgefallen
ist, auf der Rückseite gibt es drei Lötpunkte welche
doch sehr hoch vorstehen und bei der Montage der
Gegenhalteplatte durch die Kunststofffolie drücken
können. Es handelt sich hierbei um den Anschluss der
CPU-Lüfters auf dem Mainboard. Kommen wir also zum
Optimierungspunkt 1. Dazu muss man nun an der Rückseite
die drei Lötpunkte einfach etwas zurücknehmen. Ich habe
dazu eine Schlichtfeile genommen. Aber vorsichtig bitte,
nicht das Ihr hier mal kurz über die Leiterbahnen des
Mainboards feilt! ;-)
|
|
4. Nachdem Ihr nun sämtliche Späne vom
Mainboard entfernt habt, Pinsel oder Druckluft gehen recht
gut hierfür, könnt Ihr die Gegenplatte nun montieren.
Das bedeutet Gegenplatte auf den Tisch legen,
Kunststofffolie drauf und nun das Mainboard drüber so
ausrichten das Ihr die Gewindelöcher in der
Gegenhalteplatte seht. Jetzt könnt Ihr die dafür
vorgesehene Schrauben/Bolzen eindrehen. Das macht man am
besten immer überkreuz, damit die Schrauben auch gleichmäßig
angezogen werden. Ach ja und nicht die
Kunststoffunterlegscheiben vergessen sonst stimmt zum Schluss
der Abstand nicht! |
|

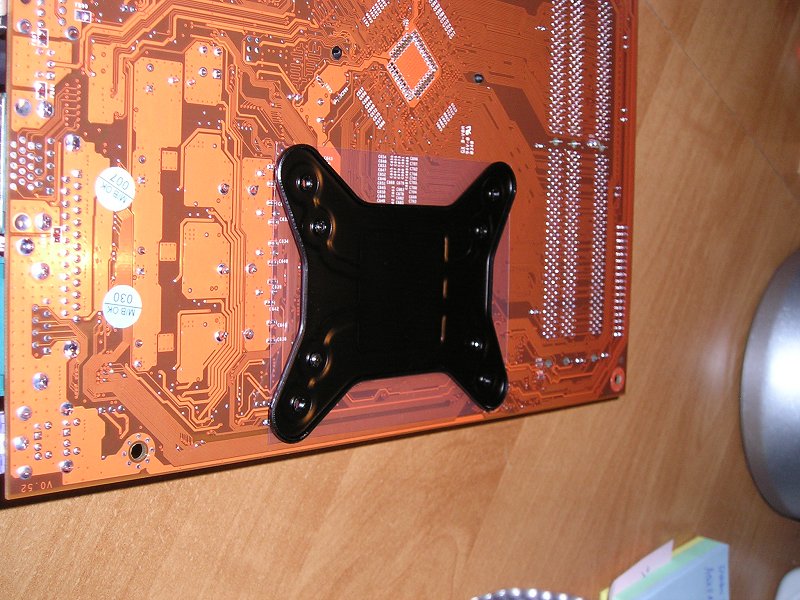

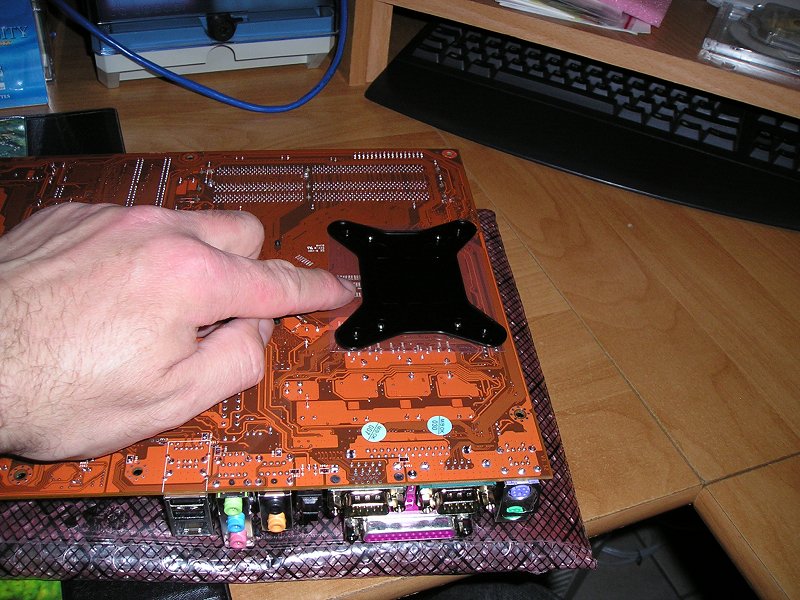

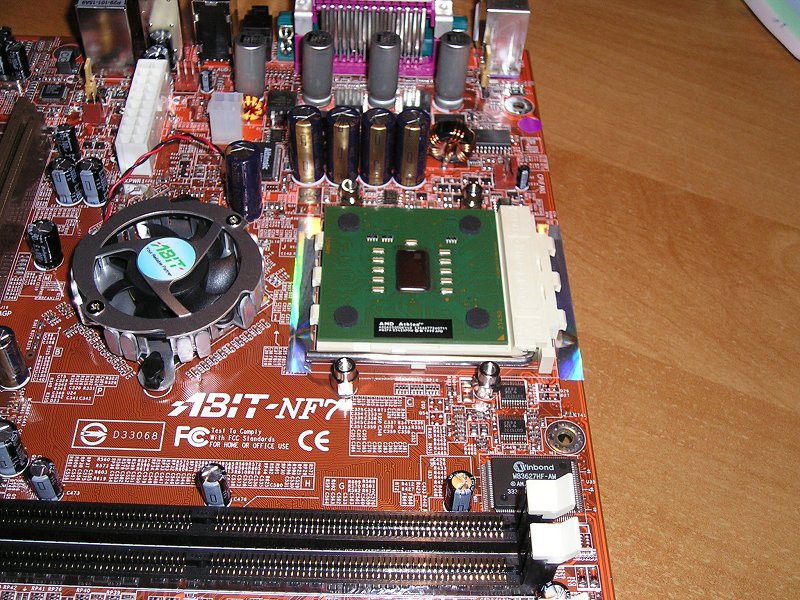

von der Rückseite aus sieht das dann fertig
so aus. |
|

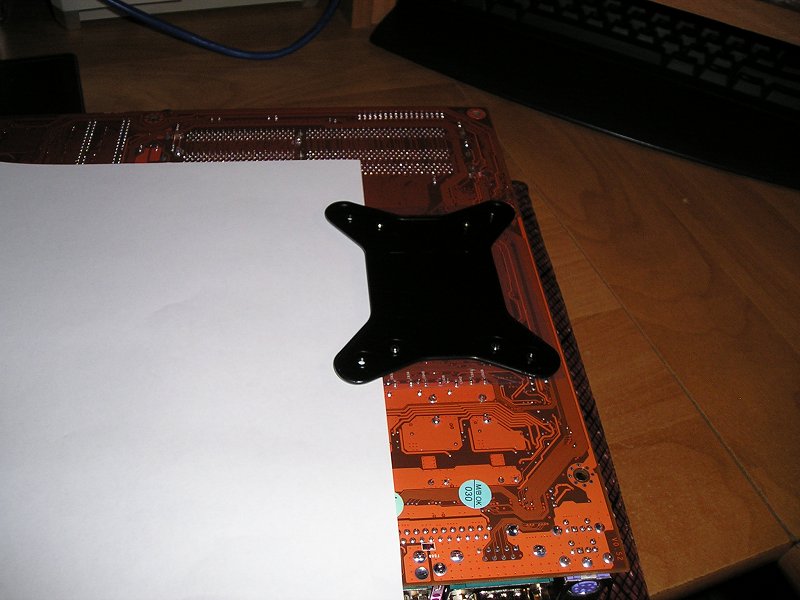

wenn Ihr bis hier hin alles richtig gemacht
habt, dann müsst Ihr die Folie noch bewegen können.
Außerdem könnt Ihr noch zusätzlich mit einem Blatt
Papier den Zwischenraum ausspionieren.
|
|

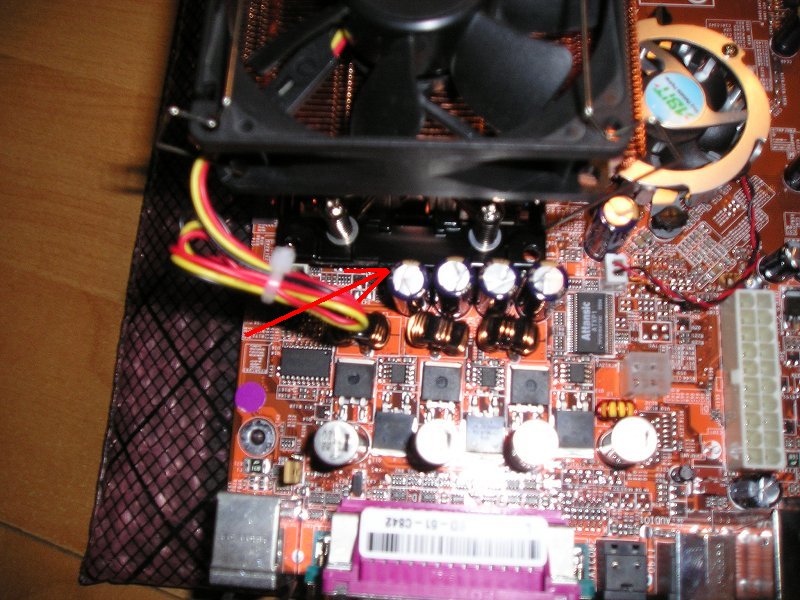

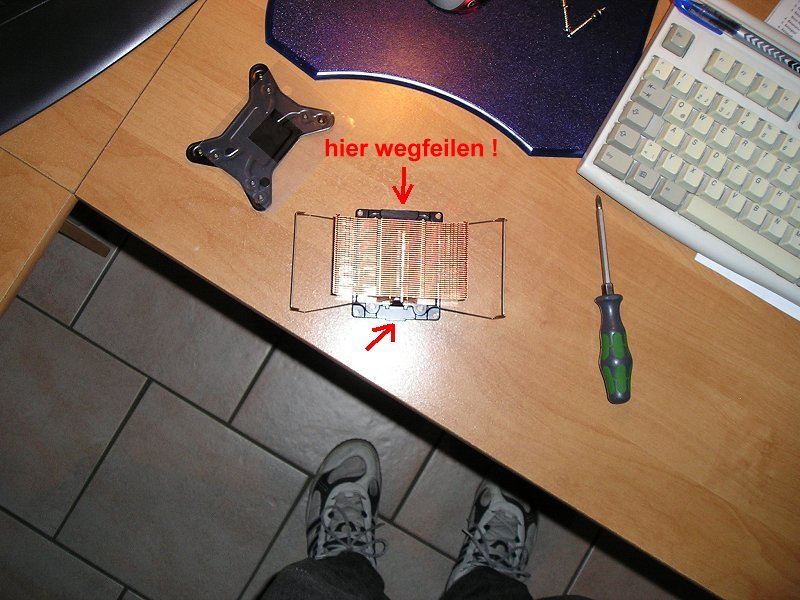

6. Kommen wir nun zu nächsten
Optimierungspunkt dabei dürft Ihr wieder einmal die Feile
benutzen! ;-) Dabei müsst Ihr am Kühler die Nase
an der Seite wegfeilen an der der Kühler später an der
Seite mit den ELCOS steht. Dort kann es sonst zu eng
werden und die ELCOS zur Seite gedrückt werden! Ich habe
diese Nase jedenfalls sicherheitshalber weggefeilt und das
Teil an der Stelle wieder Schwarz lackiert!
|
|

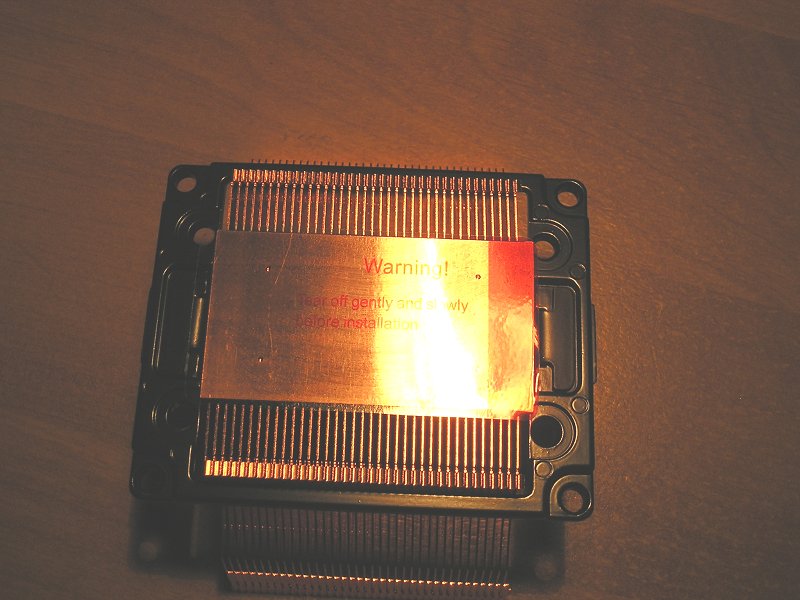

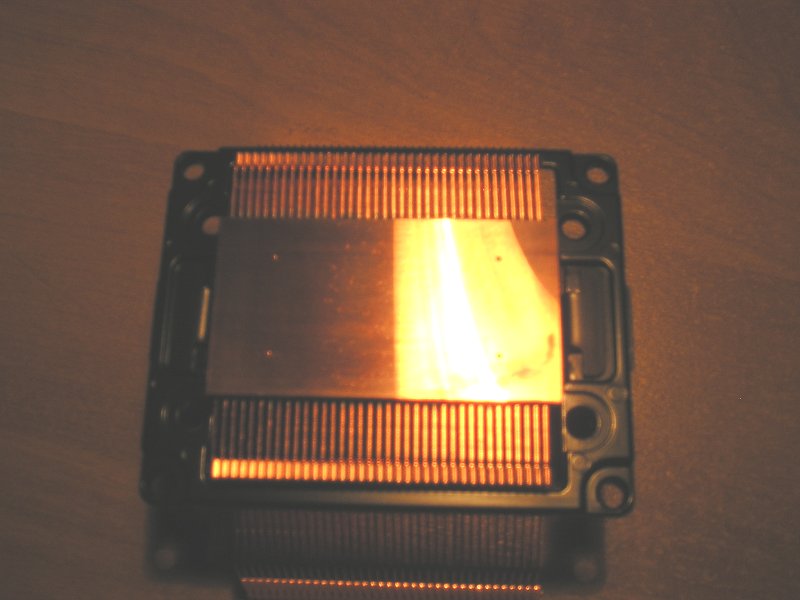

6. Kommen wir nun zur Montage der
eigentliche CPU-Kühlers. Dazu bitte erst einmal die Folie
an der Unterseite abziehen. Da hat es ja schon die
tollsten Sachen gegeben. ;-)
|
|
7. Nur noch die obligatorische
Wärmeleitpaste auftragen, bitte nicht zu viel davon
nehmen! |
|

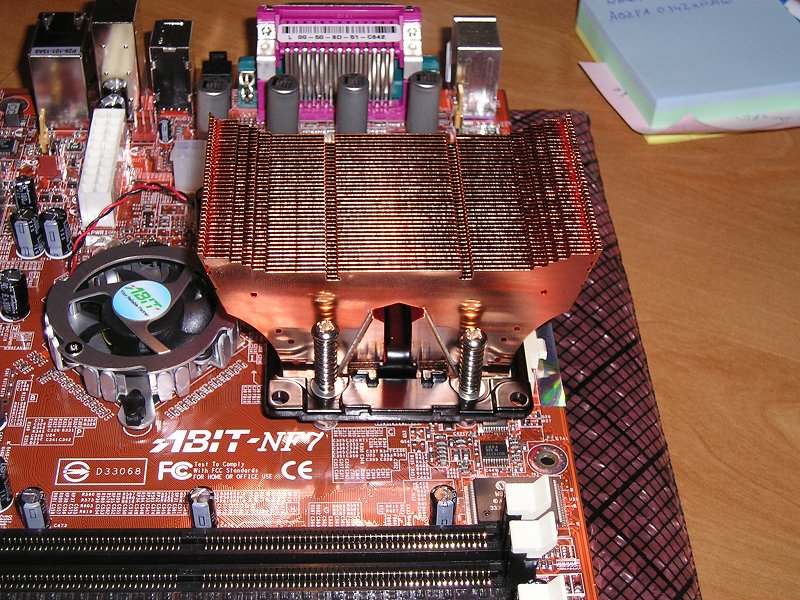

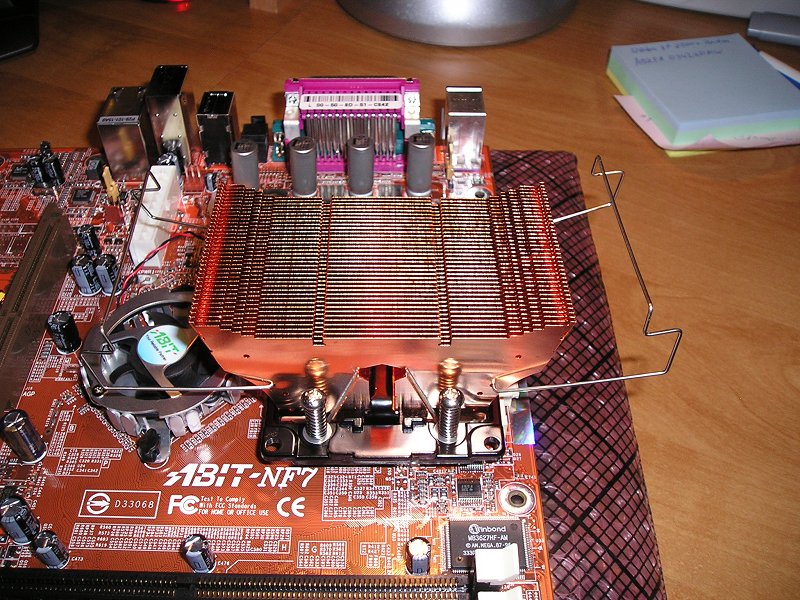

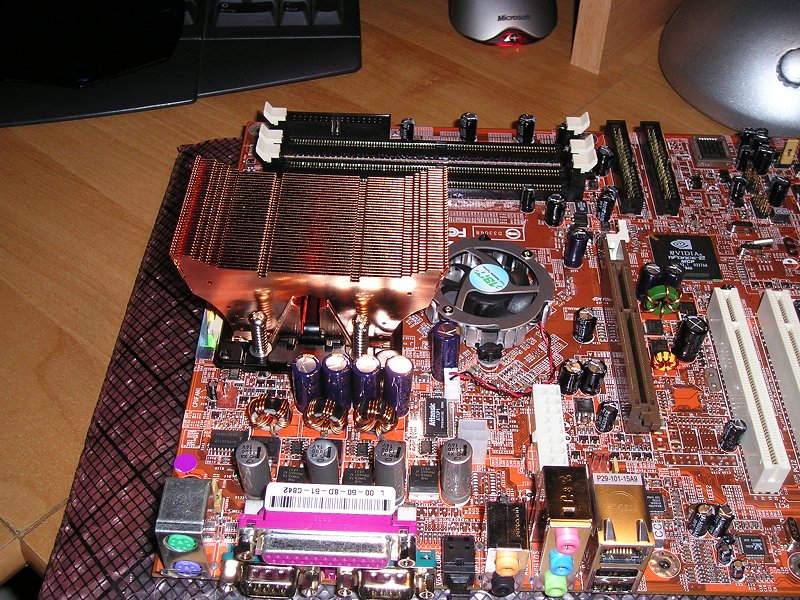

8. So nun könnt Ihr Hochzeit feiern und den
Kühler aufsetzen und verschrauben. Auch hier gilt wieder
immer über Kreuz die Schrauben anziehen. Hierbei muss man
die Schrauben so weit anziehen bis die Federschrauben am
Anschlag sind. Alles bitte mit Gefühl.
|
|

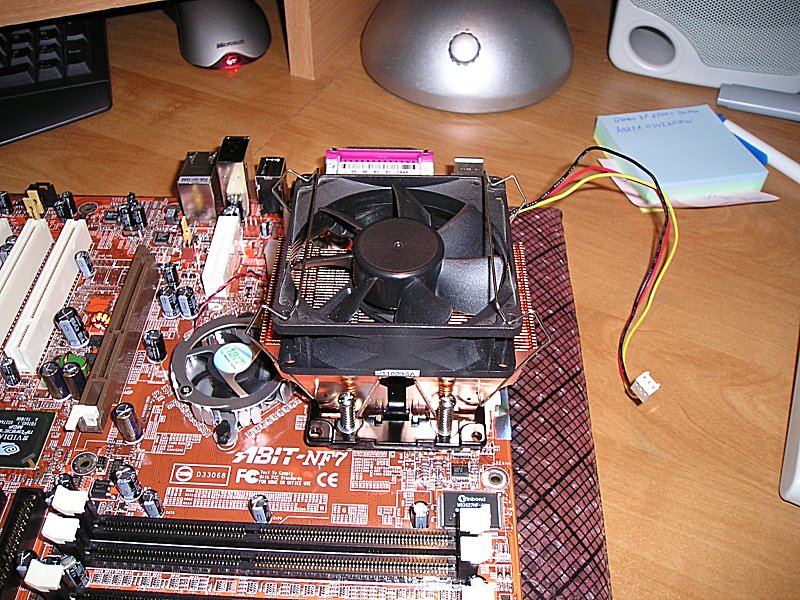

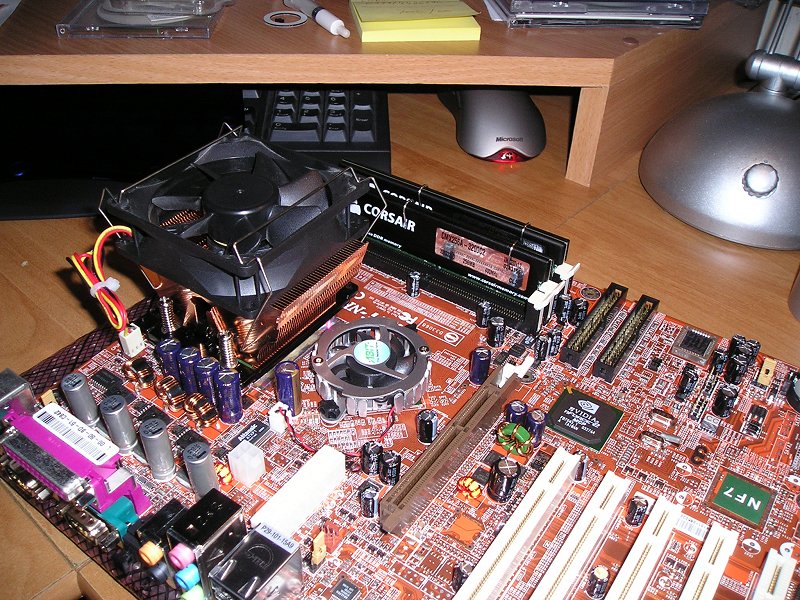

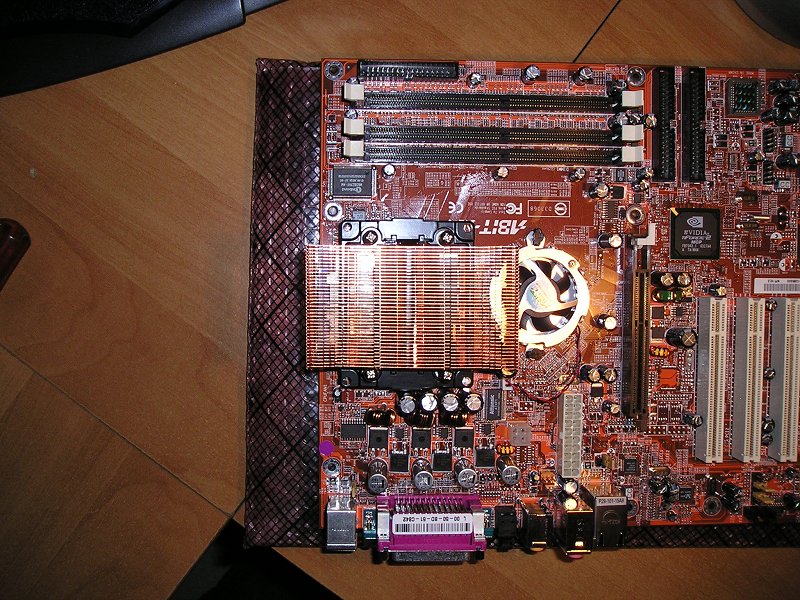

9. Kommen wir jetzt zur Montage des Lüfters
wobei man bei diesem Kühler Lüfter von 70x70 über 80x80
bis 92x92 alles verbauen kann! Für alle Größen gibt es
passende Klammern dazu. Ich habe mich für die 80x80er
Variante entschieden. Das System ist selbsterklärend hier
ein paar Bilder dazu.
|
|

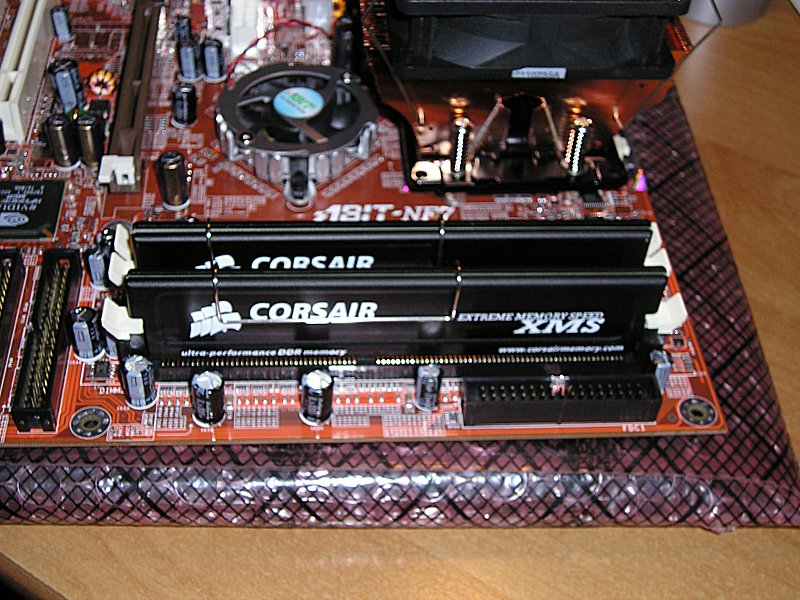

10.Den Speicher habe ich in Bank 2 und 3
eingesetzt.
|
|
11. So nun noch alles ins Gehäuse verbauen
und es kann losgehen mit der Installation. :-) |
|
Inbetriebnahme des Systems
Langer Rede kurzer Sinn, das System soll mit FSB
200 laufen, also gleich ins Bios und 200MHz FSB eingestellt. Los
geht es. System bootet und ich kann mit der Installation
beginnen. Das System hat bisher nur einmal mit normalem
Takt gelaufen und das war bei der Ermittlung der Defaultwerten!
Kommen wir nun zu den Benchmarks:
Test wurden unter Windows2000SP3 mit
Detonatortreiber 41.09 und DirectX9 durchgeführt.
Grafikdetailstufe auf höchste Qualität, VSync off,
AntiAliasing off Auflösung 1024x768 bei 32bit.Die normalen Tests wurden mit
1826MHz (
Standarttakt XP2500+ ) durchgeführt, die Grafikkarte lief mit
581/280 (optimierter Takt).Beim übertaktetem System CPU auf 2280
MHz, was einen FSB von 207 MHz bedeutet und einem XP 3400+
entsprechen würde. Die Grafikkarte auch mit 581/280, wobei die Werte noch
moderat gewählt sind und noch nicht das Ende des Systems
bedeuten. Diese Werte liefen aber rockstabil und ohne
irgendwelche Fehler.

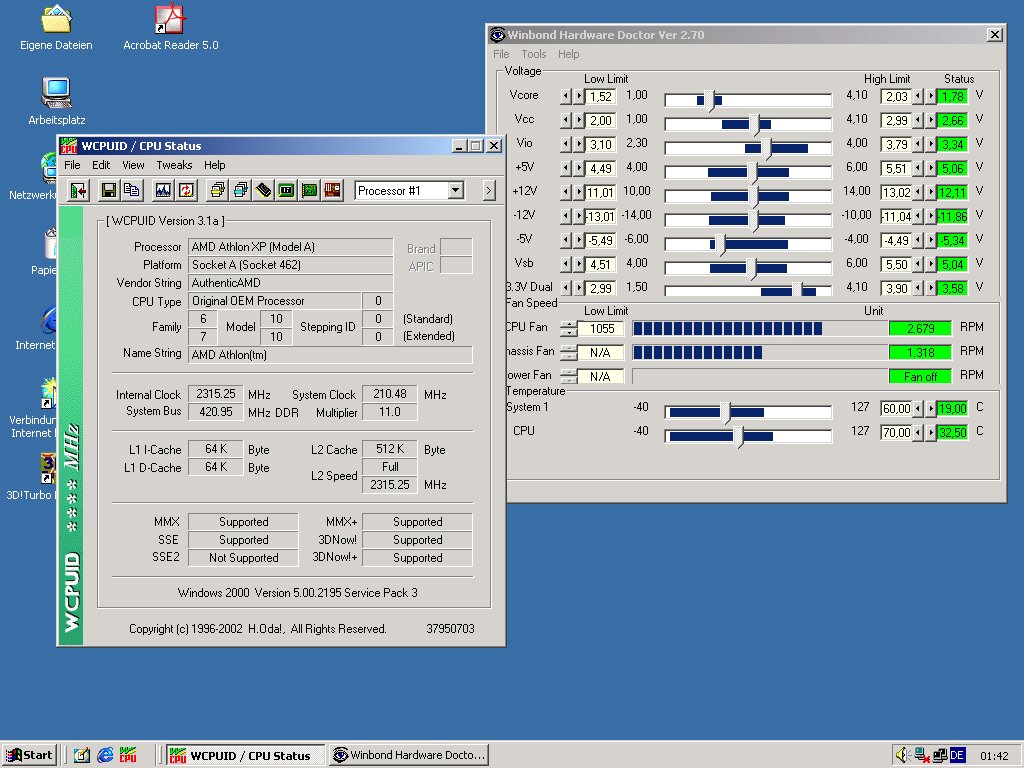

Der höchste CPU Takt den ich bisher gefahren
habe, aber einen Abbruch im 3DMark 2001SE hatte, findet Ihr hier:
WCPUID 3.1

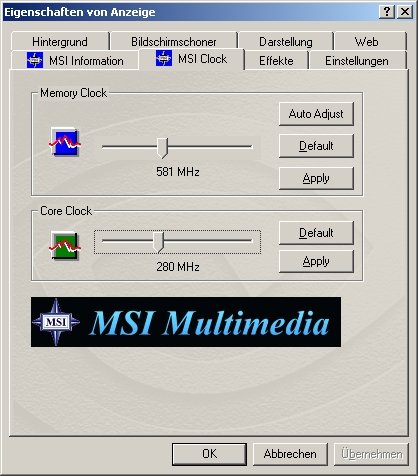

Grakatakt:

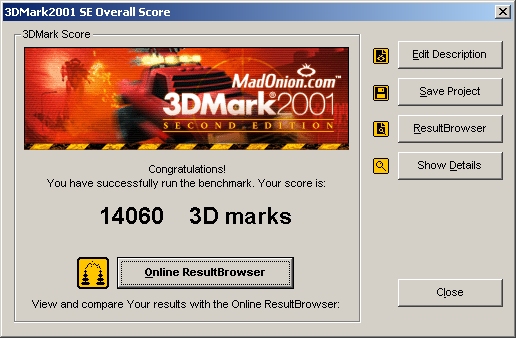

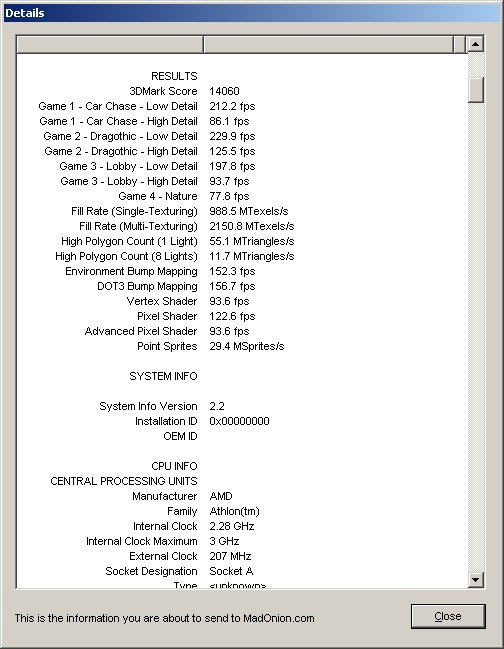

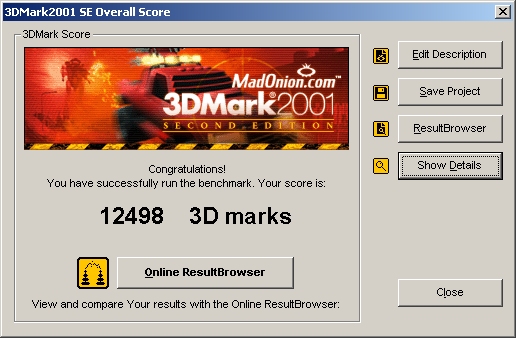

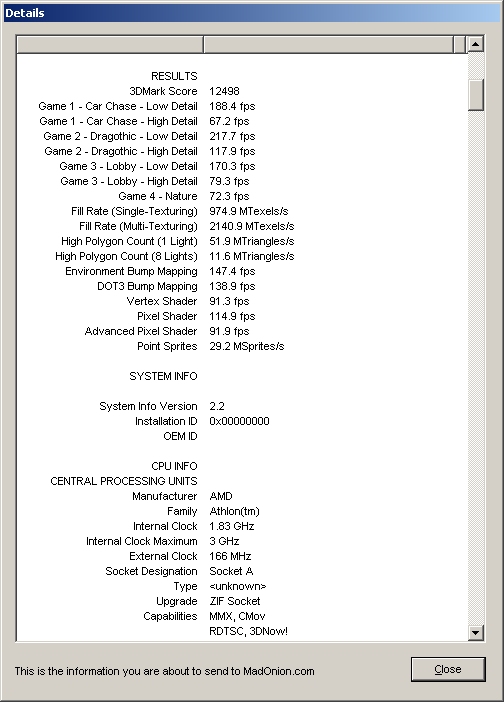

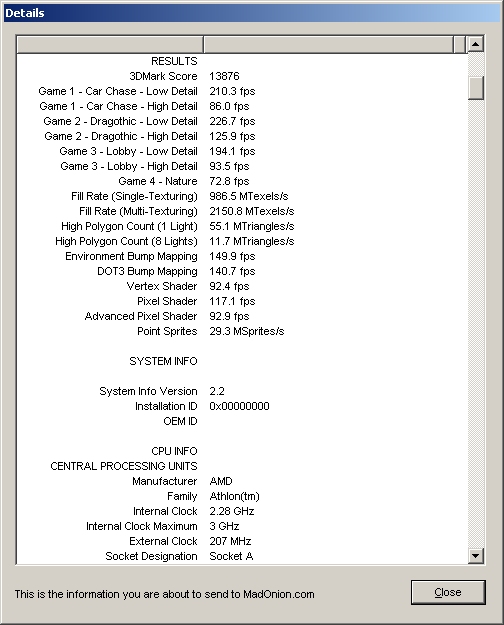

3DMark2001SE:
Standart
Overlocked
mit Speedeinstellungen bei der
Grafikkartentreiber und CPU auf 2.28GHz.

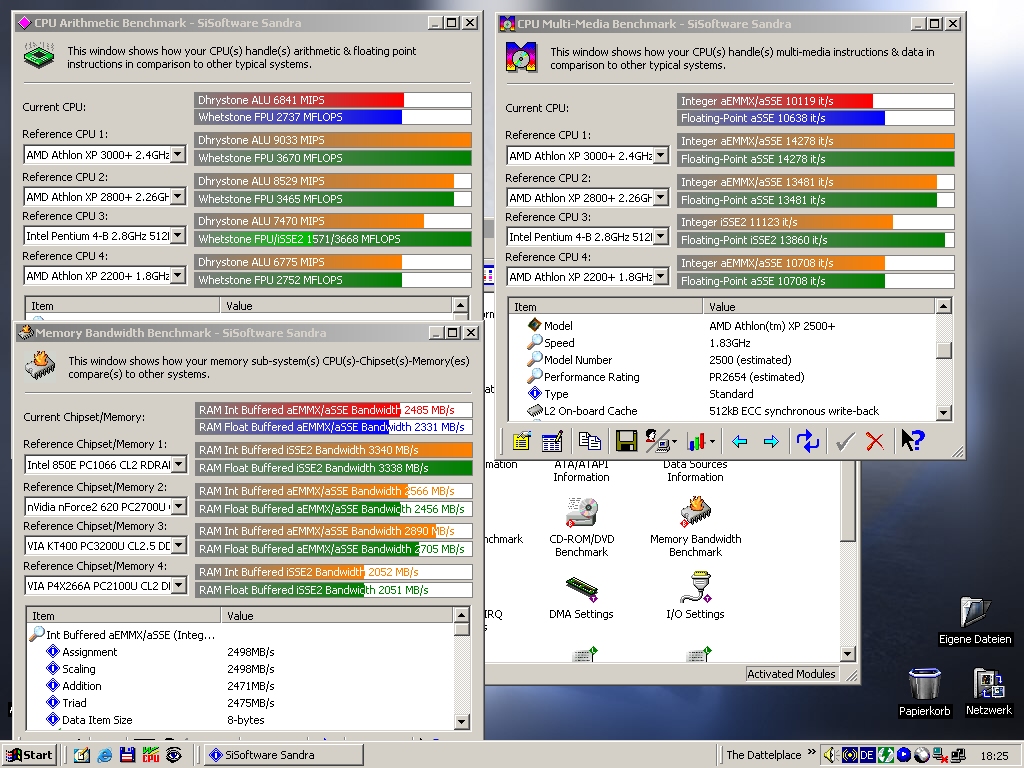

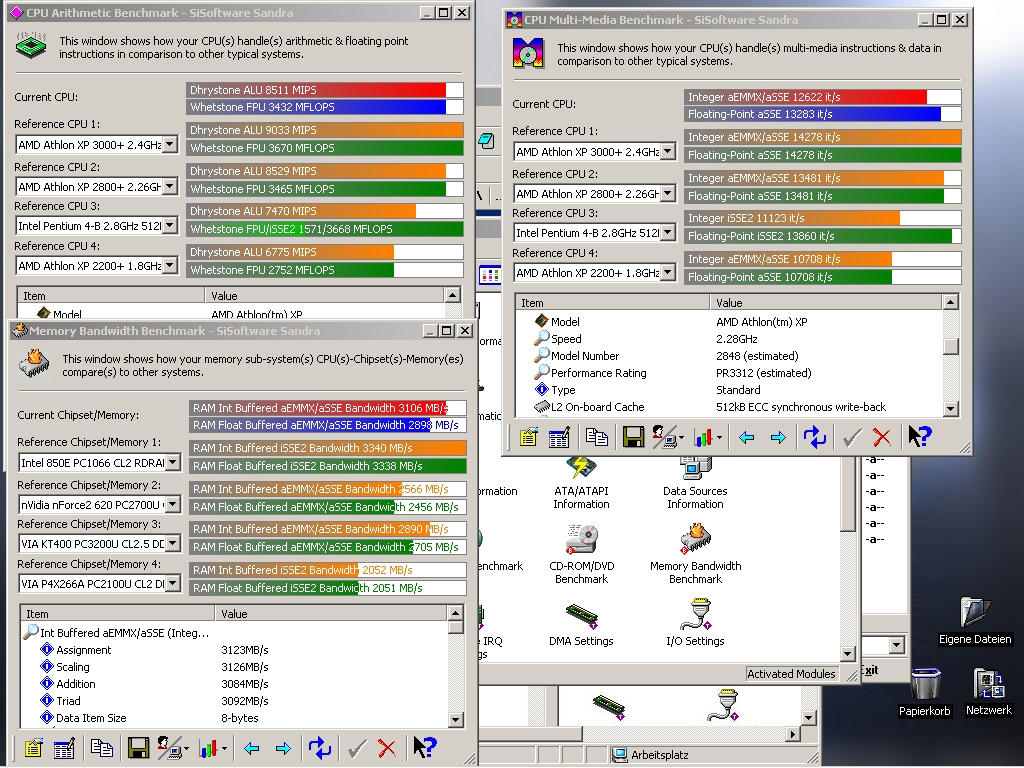

SiSoftSandra2003
Standart
Overlocked

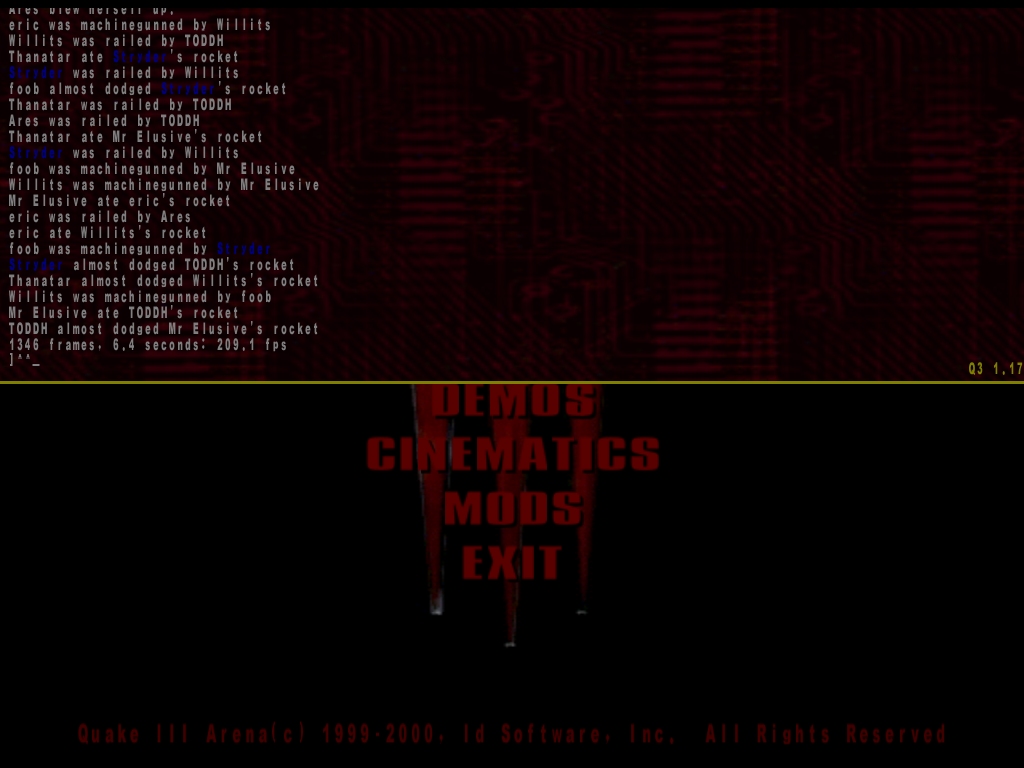

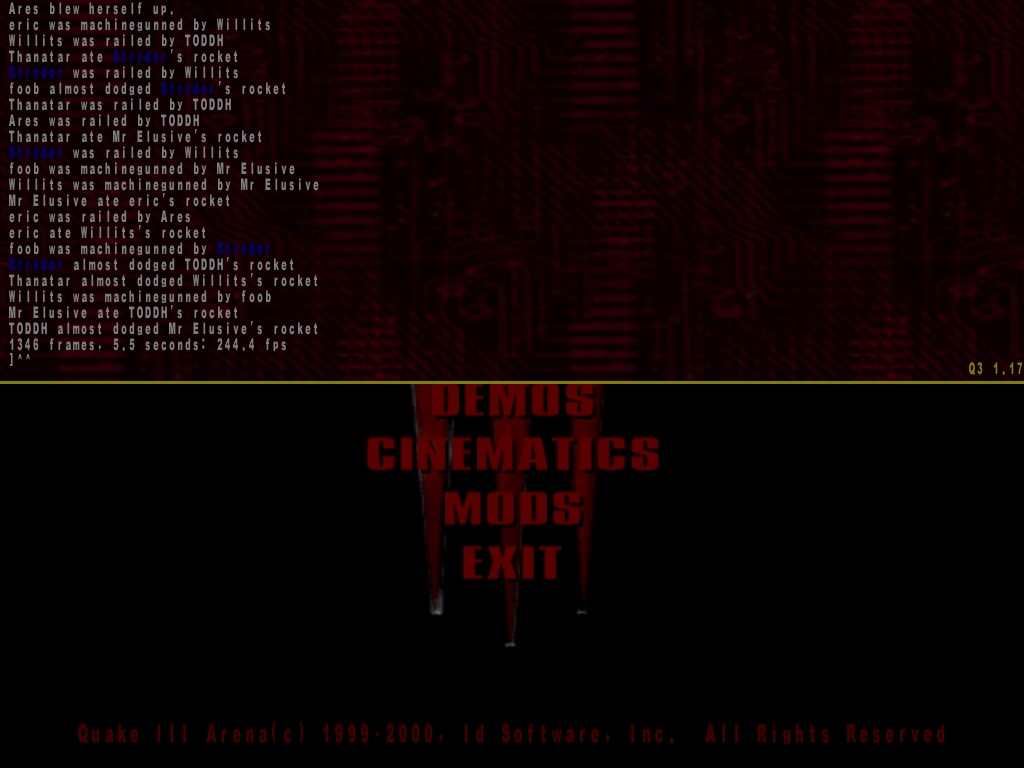

Q3Ademo001
Standart
Overlocked

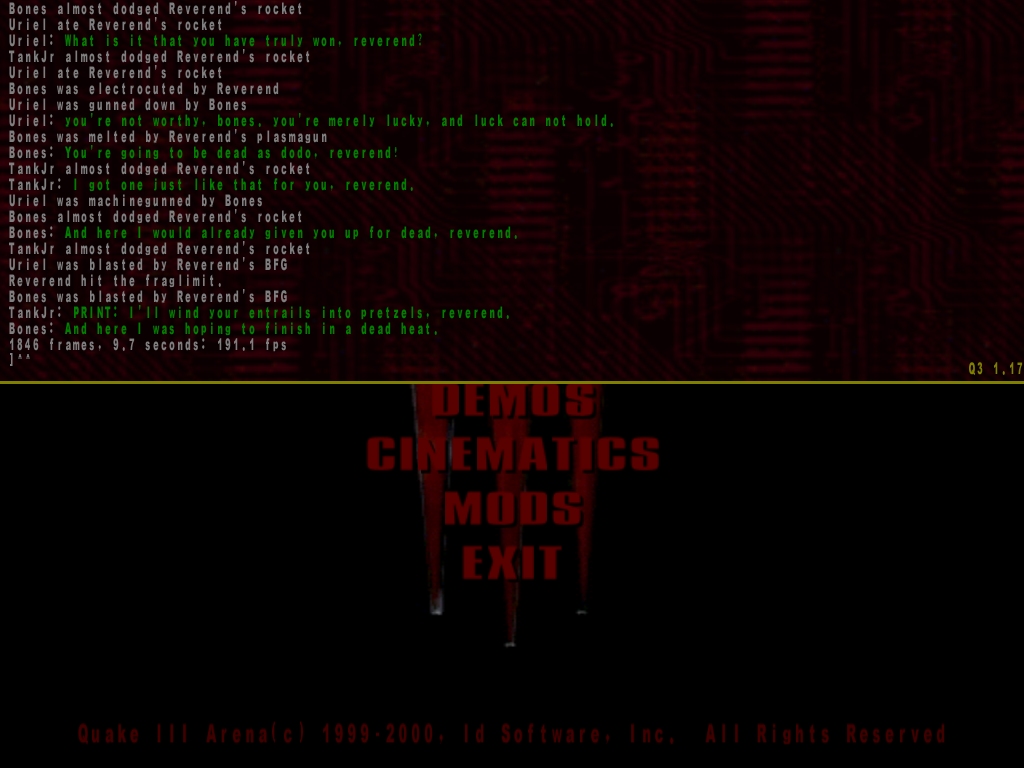

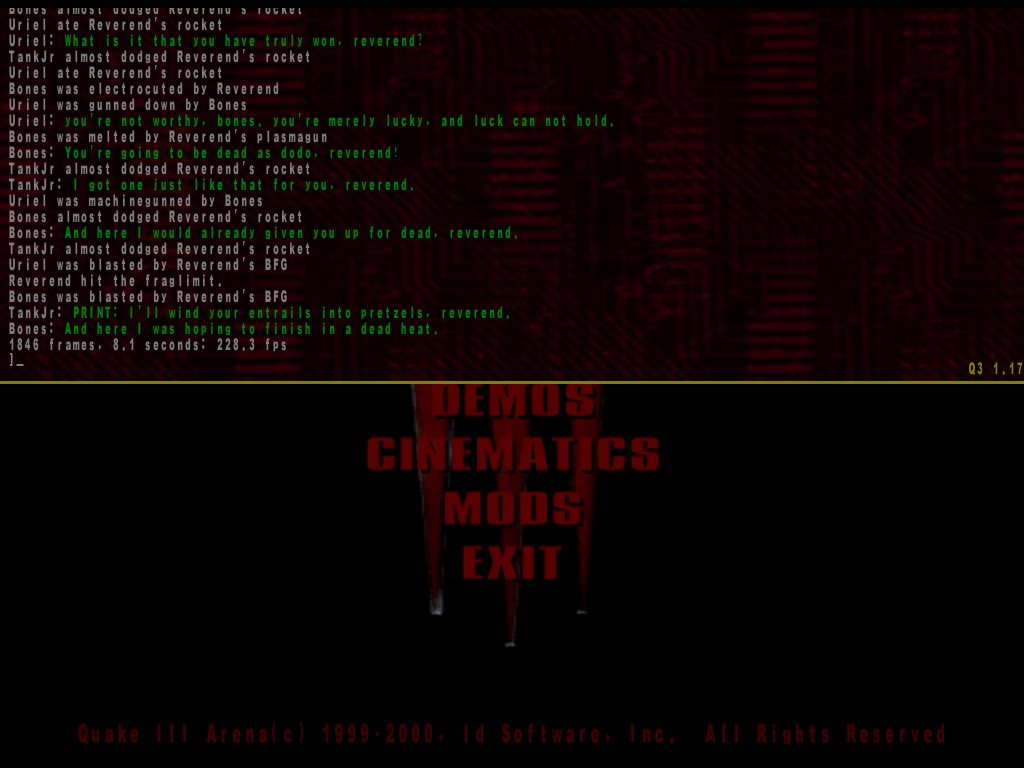

Q3A Quaverdemo
Standart
Overlocked
UT2003
Standart
Overlocked

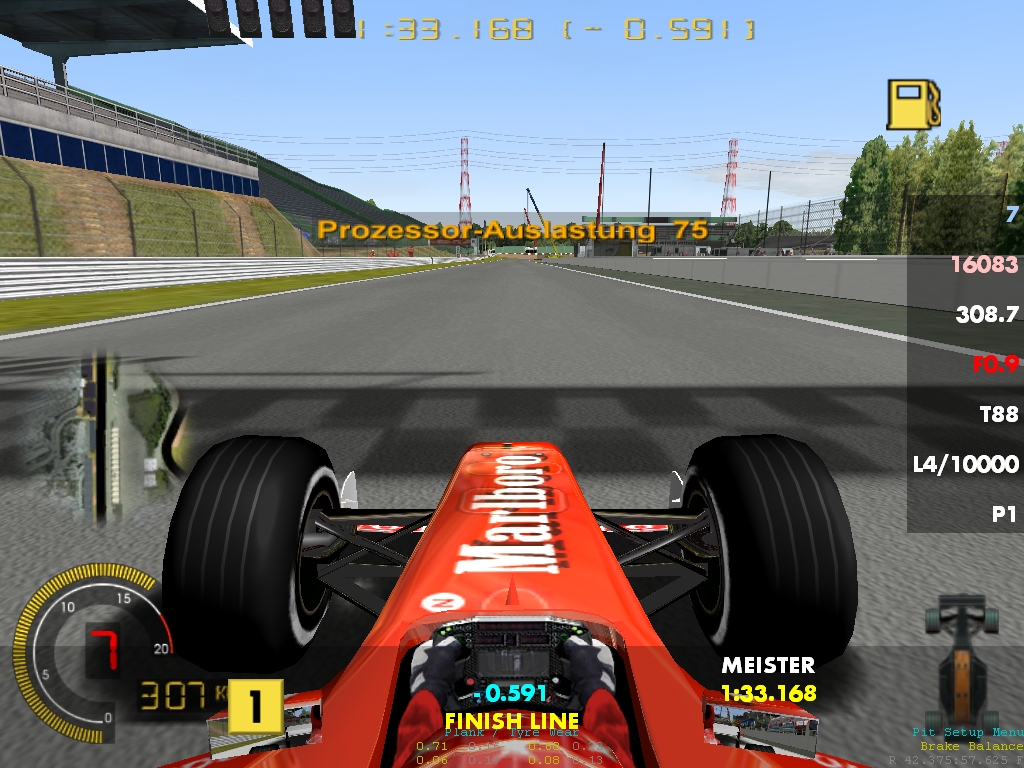

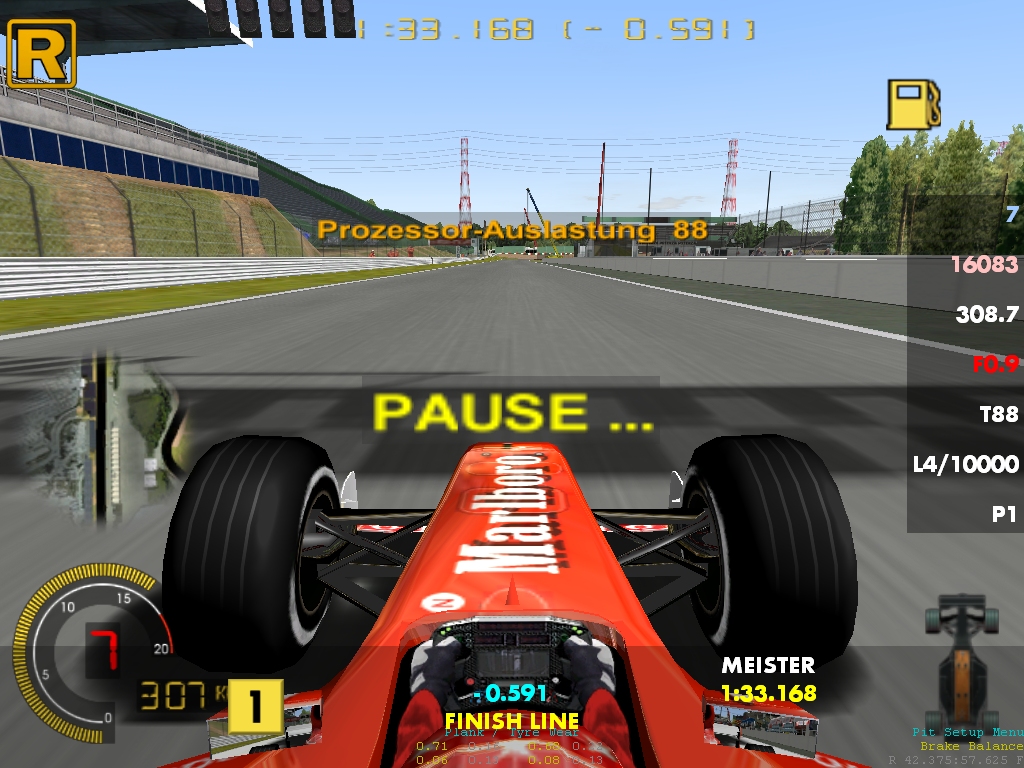

GP4x
Standart
Overlocked

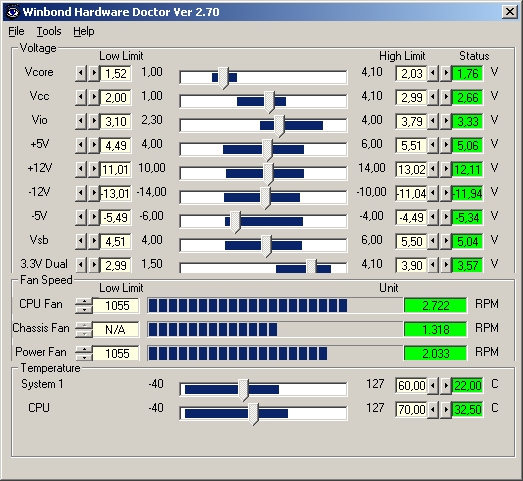

Temperatur
Overlocked im Windows Idle-Betrieb unter Last
komme ich auf 42°C
Umbaukosten:
Mainboard: Abit NF-7 Rev 2.0, Sockel
79,90 Euro
CPU: Athlon XP2500+ Barton AQZFA Stepping
119,00 Euro
CPU Kühler: Thermalright SLK947U
64,99 Euro
Arbeitsspeicher: 2x 256 MB DIMM DDR PC 400 CL2
159,98 Euro
Festplatte: WesternDigital WD1200JB, 8MB 91,17
Euro
Lüfter: 1x YS-Tech 80x80x25 Kugelgelagert 1.92Watt
4,95 Euro
==========
519,99 Euro
Fazit
Es ist schon enorm was der Barton 2500 leistet
wenn er anstatt mit dem Standarttakt von 1826MHz mit 2280 MHz
läuft und das alles mit einer Vcore Erhöhung von 0,025 Volt!
Die Leistung hat mich vollkommen überzeugt und das System ist
jeden Cent wert. Im Vergleich zum offiziellen XP 3200+ hat man
außerdem noch fast 200 €uro gespart! :-) Und der Sprung vom alten
System macht das Leistungsplus erst recht deutlich. Trotz
gleicher Grafikkarte alleine im 3DMark2003 fast 3000 Punkte
mehr!
Auch um den leidigen Vergleich Intel vs AMD hier
anzusprechen, denke ich das die Leistung wohl mit einem 3GHz
Pentium 4 gut mithalten kann. Denn alleine der Systemtakt von
207 MHz und der Barton mit 2280MHz helfen da schon mit!
Die Komponenten die ich praktisch über hatte,
(Board, CPU, Kühler und Speicher) habe ich in den PC von meiner
Frau verbaut. Dort leistet der XP 2000+ nun in Verbindung mit einer WD800BB Festplatte
und einer Geforce4 440 MX weiterhin gute Dienste!

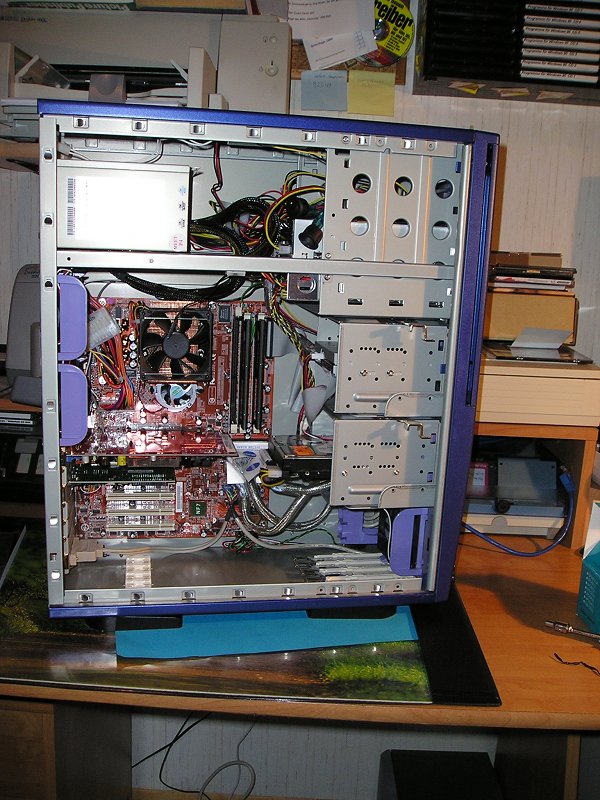

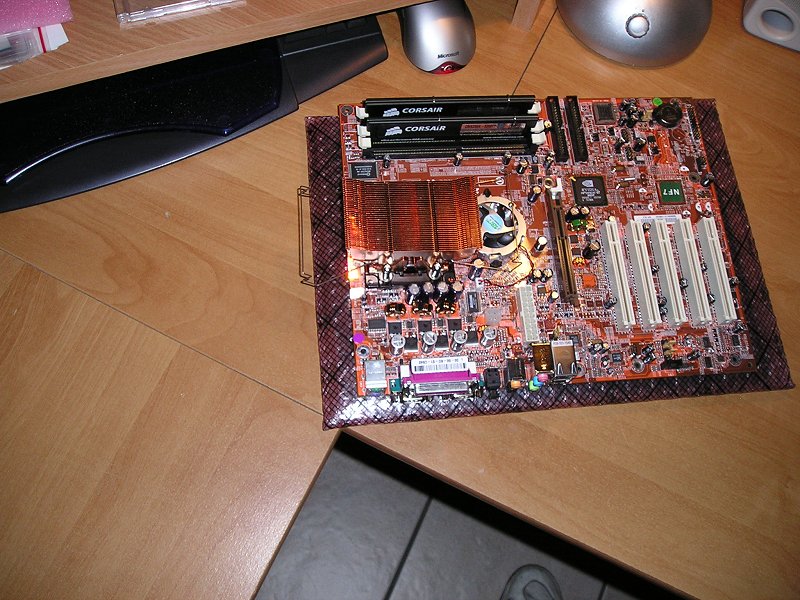

Zum Schluss noch ein paar Bilder vom fertig
zusammen gebauten PC, mit und ohne Beleuchtung!
Zum Vergrößern einfach auf die Bilder
klicken
Update: Der nächste Umbau ist schon in Planung. :-)
Dabei werde ich die jetzige Grafikkarte, (GeForce 4 4200), wahrscheinlich
durch eine Geforce FX oder einer ATI Radeon ersetzen. Das wird
mit Sicherheit noch mal einen Leistungsschub in Sachen 3D geben!
Dafür muss ich mir aber erst einmal im klaren darüber werden
was letztendlich besser zum System passt! Auch ein LCD würde
ich gerne noch einbauen, wahrscheinlich eins das eine
integrierte Lüftersteuerung besitzt! Aber kommt Zeit kommt Rat
! In diesem Sinne.
Wenn Ihr irgendwelche Fragen oder Kommentare
dazu schreiben wollt nutzt hier das Forum
Gruß Joda
|
