Oktan-One_Evo64

Vorwort

Da es langsam mal an der Zeit war ein Athlon64 System zu bauen und mein Sohnemann einen neuen Rechner brauchte, er spielte immer noch auf einem P III 500@620 mit GeForce2 MX Graka rum und dort laufen die aktuelle Spiele nicht mehr wirklich drauf, hatte ich mich dazu entschieden das er meinen Barton 3200+ mit dem Abit NF7 Board bekommt. Die Frage war nur mit was ersetzte ich das System?

Da ich mir vor kurzem erst eine PNY GeForce FX6600GT AGP Grafikkarte gekauft hatte, war für mich klar das ich mir doch noch mal ein AGP Mainboard kaufen würde. Meine Entscheidung ist dann auf das Abit AV8 3rd Eye gefallen und als CPU ein Athlon64 3200+Winchester. Da ich ja auch immer gerne einen "besonderen" CPU Kühler verbaue, habe ich mir den Thermaltake Tower 112 DIY noch bestellt und dazu noch zwei Coolermate CMT-ALF-9A, 92 x 92 x 25 Lüfter.



Die einzelnen Komponenten:

CPU: AMD Athlon64 3200+ 2000MHz Box S939 Winchester

Technische Daten:
                         CPU: Athlon 64 3200+
                         Taktfrequenz: 2000 MHz
                         Cache L2: 512 KB
                         Front Side Bus: 1000 MHz
                         Voltage: 1.40 V
                         Package: micro-OPGA
                         Sockel: Socket 939

_______________________________________________________________________

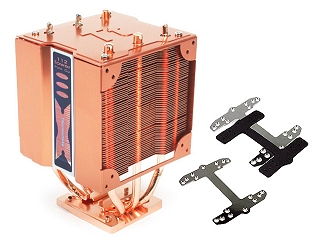

CPU Kühler: Thermaltake Tower 112 DIY

Leistungsstarker und universell einsetzbarer Kühler aus dem Hause Thermaltake.
An Material wurde bei dem "Heatpipe 4 in 1" High-End Kühlkörper wahrlich nicht gespart: Der Kupferkühlkörper ist extrem großzügig dimensioniert (92 x 81 x 145,5 mm). Insgesamt besitzt der Kühlkörper 59 großflächige Kupfer-Lamellen. Diese werden von einem kupferfarbenen Aluminiumrahmen eingefasst. An der Kupferplatte des Kühlers befinden sich sechs kupferne Heatpipes, welche die aufgenommene Wärme über die Kühlrippen an die Umgebungsluft ableiten. Um den Kühler sicher befestigen zu können, werden entsprechende Backplates mitgeliefert, die eine sichere Montage des Kühlers auf den jeweiligen Prozessortypen gewährleisten.
Den eigenen Bedürfnissen entsprechend lässt sich sowohl ein 80 als auch 92 mm Lüfter verschrauben. Optional kann an der gegenüberliegenden Seite ein zweiter Lüfter montiert werden, um die Kühlleistung nochmals zu erhöhen. Aufgrund dieser Konzeption verspricht der Hersteller eine verbesserte Kühlleistung bei geringer Geräuschkulisse. Das "Tower Side Panel" (Sichtfenster im Kühlergehäuse) ermöglicht einen Blick auf die innenliegenden Finnen des Kühlers. Weitere Infos hier.

Technische Daten:
                         Maße (gesamt)
                         Länge ca. 92 mm
                         Breite ca. 86 mm
                         Höhe ca. 145,5 mm
                         Gewicht: ca. 1160 Gramm

_______________________________________________________________________

Lüfter: Coolermate CMT-ALF-9A, 92 x 92 x 25

Coolermate CMT-ALF-9A, 92 x 92 x 25 mm, Aluminiumrahmen, manuell regelbar, blau beleuchtet, doppelt kugelgelagert

Technische Daten:
                         Spannung 12 V DC
                         Drehzahl max. ca. 2.200 U/min
                         Drehzahl min. ca. 1.100 U/min
                         Fördermenge max. ca. 73,6 m³/h
                         Leistungsaufnahme < 4,08 Watt
                         Lautstärke 15,3 - 30,28 dB(A)
                         Anschluss Molexstecker
                         Länge ca. 92 mm, Breite ca. 92 mm, Höhe ca. 25 mm

_______________________________________________________________________

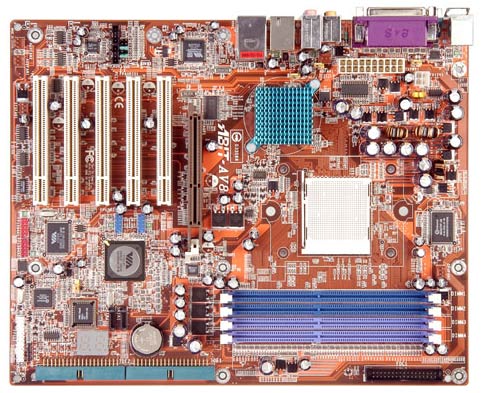

Mainboard: Abit AV8-3rd Eye, Sockel 939, ATX

Technische Daten:
Prozessor:
Geeignete CPUs: Athlon 64
Athlon 64 FX
Prozessor Sockel: Socket 939

Architektur:
Chipsatz: VIA K8T800Pro
Southbridge: VIA VT8237
Front Side Bus: 1000 MHz

Speicher:
RAM Typ: PC2700
PC2100
PC3200
RAM max.: 4096 MB
RAM Sockel: 4 x DIMM 184 Pin DDR

Expansion Slots:
PCI: 5
AGP: 8x
RAIDport: 2xS-ATA RAID Level 0,1

On-Board Controller:
IDE (P-ATA): 2 x ATA/133 für 4 Geräte
S-ATA: 2 x SATA 150 via Southbridge
LAN: GBLAN
Audio: AC´97 6 Channel
RAID: VIA VT8237 Southbridge SATA RAID

Schnittstellen:
USB Port: 4 x Typ 2.0
Port I/O: 1 Par / 1 Ser
LAN-Anschluss: 1xRJ45 10/100/1000
Mikrofoneingang: 1
Audioausgang: 3 (Vorne, Zenter/Sub, Rücken)
IEEE1394: 1
Line-IN: 1
FDD: 1
S/P-DIF: 1 Eingang
1 Ausgang
PS/2: 2

Allgemeine Daten:
Formfaktor: ATX
Abmessungen (B x L): 305 x 245 mm

Lieferumfang:
Lieferumfang: Motherboard
ABIT Guru Clock

Besonderheiten:
Besonderheiten: ABIT CPU ThermalGuard
ABIT µGuru Technologie

als Besonderheit bietet dieses Mainboard die sogenannte GuruClock auf die ich später noch mal eingehen werde.

_______________________________________________________________________

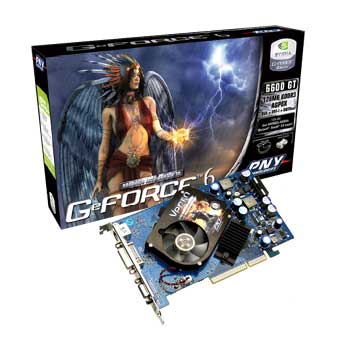

Grafikkarte: PNY GeForce FX6600GT AGP 128MB:

Technische Daten:
VGA, DVI, HDDTV, GDDR3, AGP 8x, 128MB
NVIDIA® CineFX 3.0 engine, Superscalar GPU architecture,
500MHz core clock, 128-bit high-speed DDR3 memory interface,
900MHz memory data rate, 16GB/sec. memory bandwidth, 4.0 billion texels/sec.
Fill rate, 375 million vertices/sec. setup, 8 pixels per clock (peak),
16 textures per pixel (max in a single rendering pass),
Dual 400MHz RAMDACs, Maximum display resolution 2048 x 1536 @ 85Hz,
Flat-panel display support with resolutions up to 1920 x 1200

_______________________________________________________________________

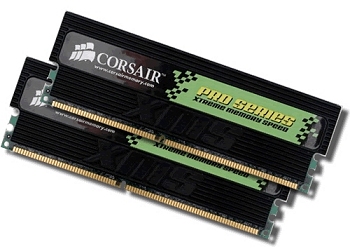

Arbeitsspeicher: Corsair TwinX DDR-RAM 2x512MB PC400 CL2

Technische Daten:
                         Bauform: DIMM
                         Speichertyp: DDR
                         Speicher: 1024 MB
                         Anzahl Speichermodule: 2 x 512 MB
                         Bustakt: DDR 400
                         Pin-Zahl: 184
                         CAS Latency: CL2 (2-3-3-7)

Allgemeine Daten:
                         Leistungsmerkmale: Unbuffered
                         Versorgungsspannung: 2.5 V

Das ist der selbe Speicher den ich auch beim Barton XP 3200+ hatte.

_______________________________________________________________________

Schauen wir uns zunächst den CPU und den Kühler an........

          >>>>
